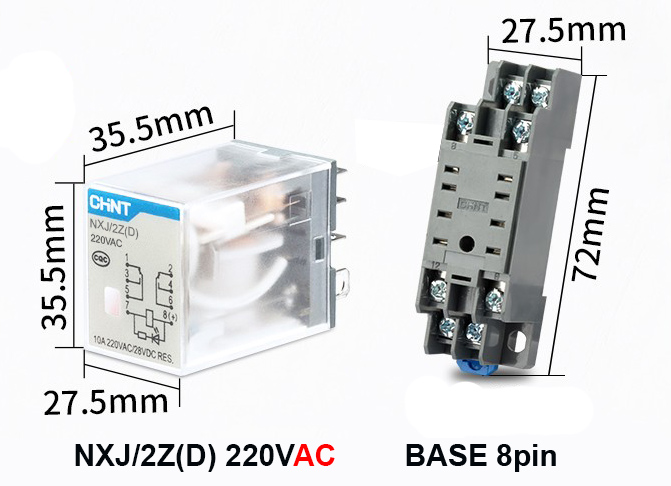

NXJ/2Z(D) Coil 220V (AC) Relay รีเลย์ CHINT ELECTRIC
ยี่ห้อ CHINT ELECTRIC
ประเภทอุปกรณ์ รีเลย์ ขนาดเล็ก งานคอนโทรล Control Relay
Contact / จำนวน หน้าสัมผัส : 2 ชุด
Model / รุ่น : NXJ/2Z(D)
Coil / คอยล์ : 220V (AC)
Pin / จำนวนขา : 8pin (8ขา)

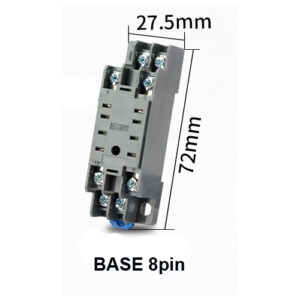

Base (socket) / ฐาน : 8pin
Rate current : 5A (250V AC / 30V DC)
Download Spec : nxj-chint-jmaster

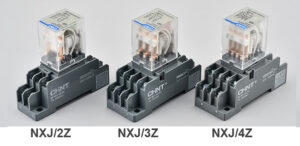

🔹 CHINT NXJ/2Z – รีเลย์ควบคุมไฟฟ้าแบบ 2Z (2NO+2NC)
รีเลย์ CHINT รุ่น NXJ/2Z เป็นรีเลย์ควบคุมแบบปลั๊กอิน (Plug-in Relay) ที่ออกแบบมาสำหรับงานควบคุมวงจรไฟฟ้าในระบบอุตสาหกรรม เครื่องจักร และงานระบบอัตโนมัติทั่วไป โดยมีคุณสมบัติครบถ้วนในด้านความทนทาน ความแม่นยำ และความปลอดภัย
✅ คุณสมบัติเด่น:
-
คอนแทค 2Z (2NO + 2NC)
ใช้ควบคุมสัญญาณเปิด-ปิดได้ 2 ช่องทางพร้อมกัน เหมาะกับงานควบคุมโหลดและวงจรสัญญาณ -
มีรุ่นที่ติดตั้งไฟ LED แสดงสถานะ
ช่วยให้ตรวจสอบสถานะการทำงานได้ง่าย -
ฝาครอบโปร่งใส กันฝุ่น
ช่วยให้มองเห็นกลไกภายใน ลดเวลาในการตรวจสอบและบำรุงรักษา -
วัสดุหน้าคอนแทคพิเศษ
เคลือบ Graphene Silver เพิ่มอายุการใช้งาน และลดการอาร์ค (Arc)
⚙️ ข้อมูลทางเทคนิค:
| รายการ | ค่า |
|---|---|
| รูปแบบคอนแทค | 2Z (2NO + 2NC) |
| กระแสคอนแทค | สูงสุด 5A ที่ 250VAC / 30VDC |
| แรงดันคอยล์ (Coil Voltage) ที่รองรับ | 220VAC |
| เวลาตอบสนอง | ≤15 ms |
| อายุการใช้งาน | 120,000 ครั้ง (ไฟฟ้า), 20 ล้านครั้ง (กลไก) |
| อุณหภูมิใช้งาน | -40°C ถึง +70°C |

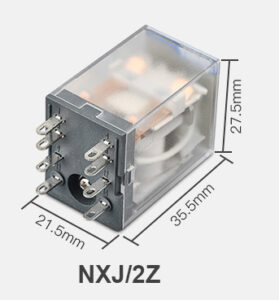

| ขนาดตัว | 27.5 × 21.5 × 35.5 มม. |
🔌 วิธีการใช้งาน:
-
เลือกฐานเสียบให้เหมาะสม

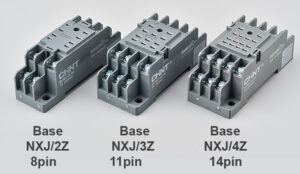

ใช้ร่วมกับ RS-NXJ/2Z หรือฐานมาตรฐาน 8 ขา -
ต่อสายไฟเข้าฐานตามคู่มือ
-
ขาคอยล์: A1-A2
-
คอนแทค: 11–12 (NC1), 11–14 (NO1), 21–22 (NC2), 21–24 (NO2)
-
-
เสียบรีเลย์ให้แน่นสนิท
ตรวจสอบขาไม่หลวม และไฟ LED ทำงานเมื่อจ่ายไฟ -
ทดสอบรีเลย์
เช็กเสียงคลิก และวัดความต่อเนื่องด้วยมัลติมิเตอร์
🎯 เหมาะสำหรับใช้งาน:
-
ควบคุมวงจรสัญญาณในตู้ควบคุมไฟฟ้า
-
สั่งงานมอเตอร์ ปั๊ม หรือระบบควบคุม PLC
-
ใช้ในระบบเตือนภัย, ระบบอัตโนมัติ, เครื่องจักรโรงงาน
📦 รุ่นยอดนิยมของ NXJ/2Z
| รหัสรุ่น | แรงดันคอยล์ | ไฟ LED |
|---|---|---|
| NXJ/2ZD-12VDC | 12VDC | ✅ |
| NXJ/2ZD-24VDC | 24VDC | ✅ |
| NXJ/2ZD-24VAC | 24VAC | ✅ |

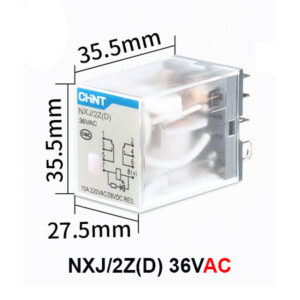

| NXJ/2ZD-36VAC | 36VAC | ✅ |
| NXJ/2ZD-220VAC | 220VAC | ✅ |
| NXJ | Base 8pin (NXJ/2Z), NXJ/2Z(D) Coil 220V(AC), NXJ/2Z(D) Coil 220V(AC) + Base |
|---|
