NXJ/2ZH(D) Coil 220V (AC) Relay รีเลย์ CHINT ELECTRIC
ยี่ห้อ CHINT ELECTRIC
ประเภทอุปกรณ์ รีเลย์ ขนาดเล็ก งานคอนโทรล Control Relay
Contact / จำนวน หน้าสัมผัส : 2 ชุด
Model / รุ่น : NXJ/2ZH(D)
Coil / คอยล์ : 220V (AC)
Pin / จำนวนขา : 8pin-Large (8ขา-ใหญ่)
Base (socket) / ฐาน : 8pin-Large
Rate current : 10A (250V AC / 30V DC)
Download Spec : nxj-chint-jmaster
🔹 CHINT NXJ/2ZHD – รีเลย์ 2NO+2NC พร้อมคันโยกล็อก + ไฟ LED (Coil 220VAC)
NXJ/2ZHD รุ่นคอยล์ 220VAC เป็นรีเลย์ปลั๊กอินคุณภาพสูงจาก CHINT ที่มาพร้อม ไฟ LED แสดงสถานะ และ คันโยกแมนนวลสำหรับทดสอบคอนแทค เหมาะสำหรับงานควบคุมไฟฟ้าที่ต้องการตรวจสอบสถานะรวดเร็ว และรองรับการใช้งานในระบบแรงดันไฟฟ้าแบบ AC ได้อย่างปลอดภัย
✅ คุณสมบัติเด่น:
-
คอนแทคแบบ 2Z (2NO + 2NC)
รองรับทั้งวงจรเปิดและปิดในตัวเดียว สะดวกต่อการออกแบบระบบ -
คอยล์ 220VAC พร้อมไฟ LED แสดงสถานะ
ตรวจสอบสถานะรีเลย์ได้ในทันทีเมื่อจ่ายไฟเข้า -
มีคันโยกล็อกแมนนวล (Manual Test Lever)
ใช้ทดสอบการทำงานของรีเลย์โดยไม่ต้องจ่ายไฟ -
ติดตั้งง่ายด้วยขาเสียบมาตรฐาน 8 ขา
ใช้ร่วมกับฐาน RS-08 ได้อย่างลงตัว -
วัสดุตัวเรือนใส ทนความร้อนสูง แข็งแรงต่อการใช้งานระยะยาว
⚙️ ข้อมูลทางเทคนิค:
| รายการ | ค่า |
|---|---|
| รูปแบบคอนแทค | 2Z (2NO + 2NC) |
| แรงดันคอยล์ | 220VAC |
| กระแสคอนแทคสูงสุด | 5A ที่ 250VAC / 30VDC |
| ไฟแสดงสถานะ | มี (LED สีแดง) |
| ฟังก์ชันเสริม | คันโยกแมนนวล (Test Lever) |
| เวลาตอบสนอง | ≤15 ms |
| อายุการใช้งาน | 120,000 ครั้ง (ไฟฟ้า), 20 ล้านครั้ง (กลไก) |

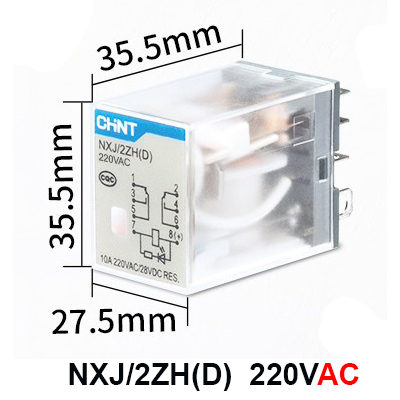

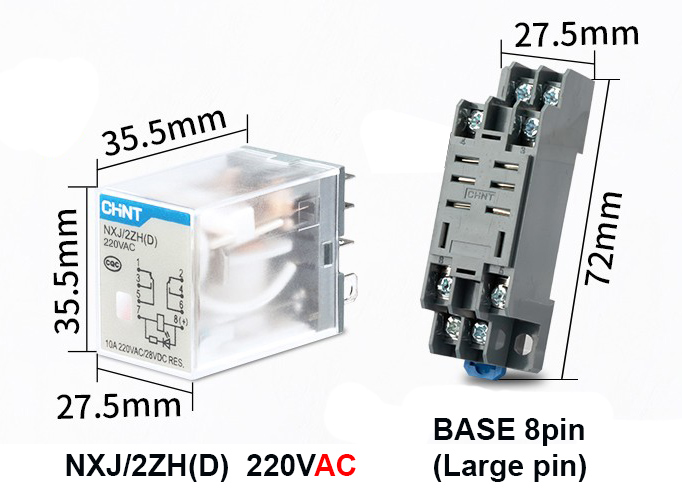

| ขนาดตัวรีเลย์ | 27.5 × 21.5 × 35.5 มม. |
🔌 วิธีการใช้งาน:
-
ติดตั้งลงบนฐานรีเลย์ 8 ขา เช่น RS-08
-
ต่อไฟคอยล์ 36VAC เข้าขา A1 – A2
-
เดินสายคอนแทคใช้งานตามนี้
-
NO1: 11–14
-
NC1: 11–12
-
NO2: 21–24
-
NC2: 21–22
-
-
กดคันโยก Test เพื่อทดสอบการเปลี่ยนสถานะของคอนแทค
🎯 เหมาะสำหรับ:
-
ระบบควบคุมแรงดันไฟฟ้า AC เช่น ตู้ควบคุมมอเตอร์, ไฟส่องสว่าง
-
งานตรวจสอบและบำรุงรักษา ที่ต้องการทดสอบรีเลย์โดยไม่ต้องจ่ายไฟ
-
ระบบอัตโนมัติ, เครื่องจักร, ระบบเตือนภัย และ PLC
-
ผู้ใช้งานที่ต้องการความปลอดภัยสูงและดูแลรักษาง่าย
| NXJ | Base 8pin (NXJ/2ZH), NXJ/2ZH(D) Coil 220V (AC), NXJ/2ZH(D) Coil 220V (AC) + Base |
|---|
