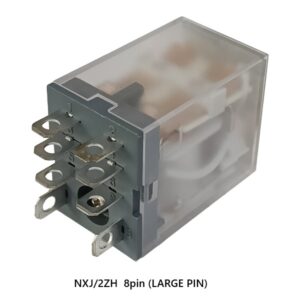

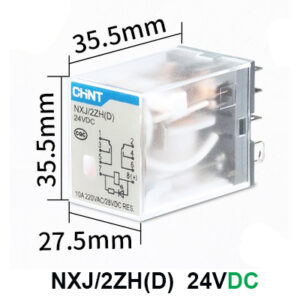

NXJ/2ZH(D) Coil 24V (DC) Relay รีเลย์ CHINT ELECTRIC

🔹 CHINT NXJ/2ZHD – รีเลย์ 2NO+2NC พร้อมคันโยกล็อก + ไฟ LED (Coil 24VDC)

CHINT NXJ/2ZHD (24VDC) เป็นรีเลย์ปลั๊กอินคุณภาพสูง รุ่นพิเศษที่มาพร้อม ไฟ LED แสดงสถานะ และ คันโยกทดสอบแมนนวล (Manual Test Lever) ใช้สำหรับควบคุมวงจรไฟฟ้าในระบบอุตสาหกรรม ตู้คอนโทรล และระบบอัตโนมัติ ที่ต้องการความแม่นยำและตรวจสอบสถานะได้ง่าย

✅ คุณสมบัติเด่น:

• คอนแทค 2Z (2NO + 2NC)
  รองรับการควบคุม 2 วงจร ทั้งแบบ Normally Open และ Normally Closed

• คอยล์ไฟ 24VDC พร้อมไฟ LED
  ตรวจสอบการทำงานของรีเลย์ได้อย่างรวดเร็วด้วยไฟแสดงสถานะ

• คันโยกแมนนวล (Test Lever)
  ใช้ทดสอบการเปลี่ยนสถานะของคอนแทคได้ทันที โดยไม่ต้องจ่ายไฟเข้ารีเลย์

• ติดตั้งง่ายด้วยปลั๊ก 8 ขา มาตรฐาน

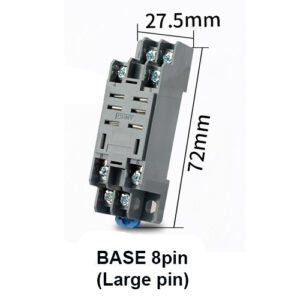

  รองรับการใช้งานกับฐานทั่วไป เช่น RS-08

• ตัวเรือนใส ตรวจสอบง่าย แข็งแรง ทนความร้อนสูง

⚙️ ข้อมูลทางเทคนิค:

🔌 วิธีการใช้งาน:

1. ติดตั้งบนฐานรีเลย์ 8 ขา (เช่น RS-08)

2. ต่อสายคอยล์เข้า A1 – A2 โดยใช้ไฟ 24VDC

3. เดินสายโหลดผ่านคอนแทค:

   • NC1: 11–12

   • NO1: 11–14

   • NC2: 21–22

   • NO2: 21–24

4. สามารถกดคันโยกเพื่อทดสอบการทำงานของคอนแทคได้ทันที

🎯 เหมาะสำหรับ:

• ตู้คอนโทรลในระบบอุตสาหกรรม

• งานไฟฟ้าโรงงานที่ต้องการตรวจเช็กรีเลย์ได้รวดเร็ว

• ระบบอัตโนมัติที่ต้องการความปลอดภัยและแม่นยำ

• การทดสอบวงจรโดยไม่ต้องจ่ายไฟเข้ารีเลย์จริง
