NXJ/4Z(D) Coil 12V (DC) Relay รีเลย์ CHINT ELECTRIC
ยี่ห้อ CHINT ELECTRIC
ประเภทอุปกรณ์ รีเลย์ ขนาดเล็ก งานคอนโทรล Control Relay
Contact / จำนวน หน้าสัมผัส : 4 ชุด
Model / รุ่น : NXJ/4Z(D)
Coil / คอยล์ : 12V (DC)
Pin / จำนวนขา : 14pin (14ขา)
Base (socket) / ฐาน : 14pin
Rate current : 3A (250V AC / 30V DC)
Download Spec : nxj-chint-jmaster
🔹 CHINT NXJ/4Z – รีเลย์ควบคุมไฟฟ้าแบบ 4Z (4NO+4NC)
NXJ/4Z คือรีเลย์ควบคุมแบบปลั๊กอินจาก CHINT ที่ออกแบบมาเพื่อใช้งานในระบบควบคุมอัตโนมัติและงานไฟฟ้าอุตสาหกรรม มีจุดเด่นที่ให้คอนแทคถึง 4 ชุดในตัวเดียว รองรับการควบคุมหลายวงจรพร้อมกัน เหมาะกับงานที่ต้องการความยืดหยุ่นสูง
✅ คุณสมบัติเด่น:
-
คอนแทค 4Z (4NO + 4NC)
ใช้งานได้สูงสุด 8 จุดต่อชุด เพิ่มความสามารถในการควบคุมวงจรหลายกลุ่ม -
มีรุ่นพร้อมไฟ LED แสดงสถานะ
ช่วยให้ผู้ใช้งานมองเห็นสถานะการทำงานของคอยล์ได้ทันที -
ตัวเรือนโปร่งใส แข็งแรง ทนความร้อนสูง
ช่วยให้ตรวจสอบการทำงานและสภาพคอนแทคภายในได้ง่าย -
ใช้วัสดุคุณภาพสูง
คอนแทคเคลือบ Graphene Silver เพื่อยืดอายุการใช้งาน
แกนเคลือบนิกเกิล ช่วยป้องกันฝุ่นและการกัดกร่อน
⚙️ ข้อมูลทางเทคนิค:
| รายการ | ค่า |
|---|---|
| รูปแบบคอนแทค | 4Z (4NO + 4NC) |
| กระแสคอนแทค | สูงสุด 5A ที่ 250VAC / 30VDC |
| แรงดันคอยล์ (Coil Voltage) ที่รองรับ | 12VDC |
| เวลาตอบสนอง (Operate / Release Time) | ≤15 ms |
| อายุการใช้งาน | 120,000 ครั้ง (ไฟฟ้า), 20 ล้านครั้ง (กลไก) |
| อุณหภูมิใช้งาน | -40°C ถึง +70°C |

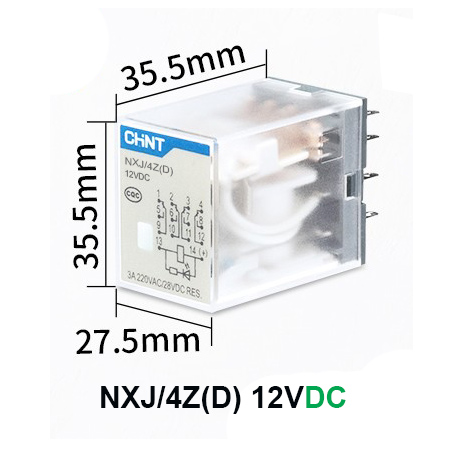

| ขนาดตัวรีเลย์ | 27.5 × 27.5 × 35.5 มม. (ขนาดใหญ่กว่ารุ่น 2Z) |
🔌 วิธีการใช้งาน:
-

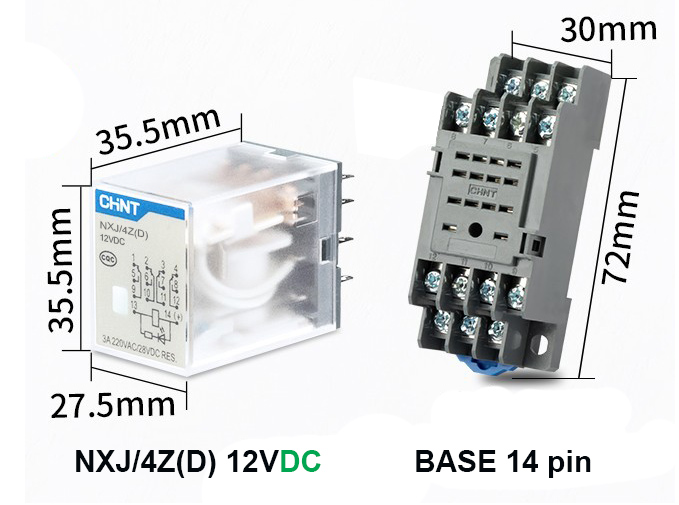

เลือกใช้ฐานเสียบ 14 ขาให้เหมาะสม
รองรับการติดตั้งบนราง DIN หรือแบบยึดน็อต -
เดินสายคอยล์และคอนแทคตามคู่มือ
-
คอยล์: A1-A2
-
คอนแทค: 4 ชุด (เช่น 11-12-14, 21-22-24, 31-32-34, 41-42-44)
-
-
เสียบตัวรีเลย์เข้าฐานให้แน่น
ตรวจสอบการทำงานของไฟ LED และเสียงคลิกเมื่อจ่ายไฟ -
ทดสอบการเปลี่ยนสถานะของคอนแทคด้วยมัลติมิเตอร์
เพื่อความมั่นใจในการเชื่อมต่อและการทำงานที่ถูกต้อง
🎯 เหมาะสำหรับ:
-
ควบคุมหลายวงจรพร้อมกัน เช่น สั่งงานทั้งสัญญาณและโหลด
-
ใช้ในระบบคอนโทรลตู้ไฟฟ้า, ระบบเตือนภัย, PLC
-
เครื่องจักรอัตโนมัติ, ระบบสตาร์ท-หยุดมอเตอร์หลายตัว
-
ระบบที่ต้องการการแยกควบคุมแบบปลอดภัย
📦 รุ่นที่มีจำหน่าย:
| รหัสรุ่น | แรงดันคอยล์ | ไฟ LED |
|---|---|---|
| NXJ/4ZD-12VDC | 12VDC | ✅ |
| NXJ/4ZD-24VDC | 24VDC | ✅ |
| NXJ/4ZD-24VAC | 24VAC | ✅ |
| NXJ/4ZD-36VAC | 36VAC | ✅ |
| NXJ/4ZD-220VAC | 220VAC | ✅ |
| NXJ | Base 14pin (NXJ/4Z), NXJ/4Z(D) Coil 12V (DC), NXJ/4Z(D) Coil 12V (DC) + Base |
|---|
