XJ3-G Phase Protection

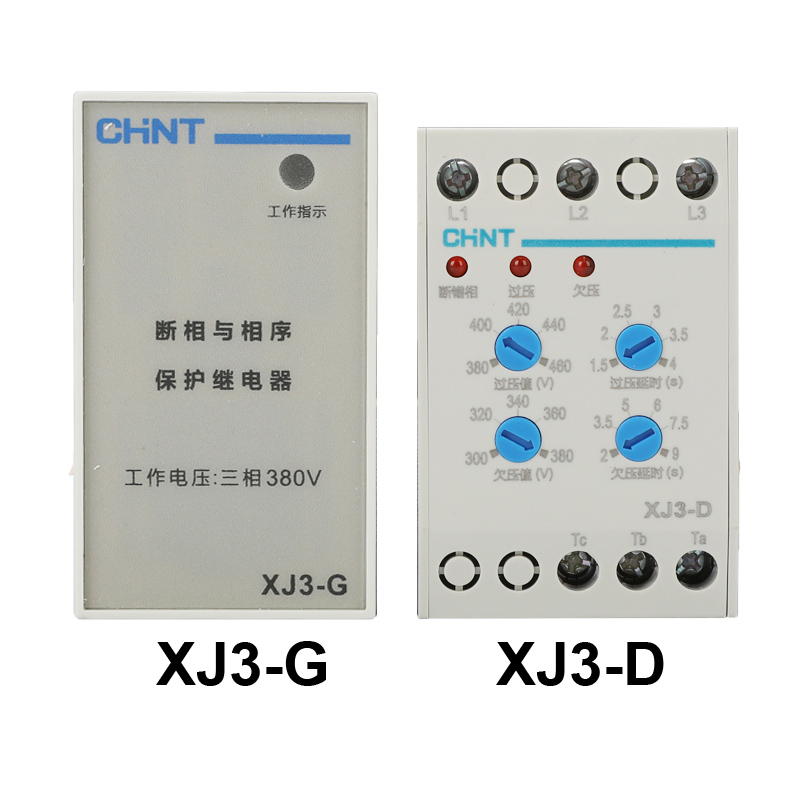

📌 CHINT XJ3-D – Protective Relay
1. ภาพรวม (Overview)
CHINT XJ3-D เป็น รีเลย์ป้องกันไฟฟ้า 3 เฟส (Three-Phase Protective Relay) ที่ออกแบบมาเพื่อปกป้องอุปกรณ์และระบบไฟฟ้าจากความผิดปกติของแรงดันและเฟส เช่น
-
การขาดเฟส (Phase Failure)
-
การสลับลำดับเฟสผิด (Phase Sequence Error)
-
แรงดันเกิน (Overvoltage)
-
แรงดันตก (Undervoltage)
เหมาะสำหรับการใช้งานในระบบไฟฟ้าอุตสาหกรรม อาคารพาณิชย์ หรือเครื่องจักรที่ใช้ไฟฟ้า 3 เฟส ซึ่งต้องการป้องกันมอเตอร์และอุปกรณ์ไฟฟ้าจากความเสียหาย
2. ฟังก์ชันหลัก (Functions)
-
Phase Failure Protection – ตัดวงจรเมื่อเฟสใดเฟสหนึ่งขาดหรือไม่จ่ายไฟ
-
Phase Sequence Protection – ตรวจสอบลำดับเฟส และป้องกันความเสียหายที่เกิดจากการหมุนมอเตอร์กลับทาง
-
Overvoltage / Undervoltage Protection – ตัดวงจรเมื่อแรงดันเกินหรือต่ำกว่าค่าที่กำหนด
-
Adjustable Delay Time – ตั้งค่าหน่วงเวลาได้เพื่อป้องกันการตัดวงจรจากการสวิงของแรงดันช่วงสั้น
-
SPDT Contact – หนึ่งชุดหน้าสัมผัสเปลี่ยน (1NO + 1NC) เพื่อความยืดหยุ่นในการต่อวงจร
3. ข้อมูลทางเทคนิค (Technical Data)
| รายการ | ค่ามาตรฐาน |
|---|---|
| แรงดันใช้งาน (Rated Voltage) | 3 เฟส 380VAC, 50Hz |
| รูปแบบหน้าสัมผัส (Contact Form) | SPDT (1NO + 1NC) |
| กระแสใช้งานสูงสุด (Contact Capacity) | 5A (AC-15, 380V) |
| เวลา Delay | ปรับได้ตามต้องการ |
| อายุการใช้งาน (Electrical Life) | ≥ 100,000 ครั้ง |
| อายุการใช้งาน (Mechanical Life) | ≥ 1,000,000 ครั้ง |
| การติดตั้ง | DIN Rail 35mm หรือแผง (Panel Mount) |
| มาตรฐาน | IEC / GB |
4. การใช้งาน (Applications)
-
ระบบมอเตอร์ไฟฟ้า 3 เฟส เช่น ปั๊มน้ำ, พัดลมอุตสาหกรรม, คอมเพรสเซอร์
-
ระบบควบคุมเครื่องจักร ในสายการผลิต
-
แผงควบคุมไฟฟ้า (Control Panel) ในอาคารหรือโรงงาน
-
ระบบลิฟต์ และบันไดเลื่อน เพื่อป้องกันความเสียหายจากแรงดันผิดปกติ
-
ระบบ HVAC และระบบทำความเย็นที่ใช้มอเตอร์ 3 เฟส
5. จุดเด่น (Key Features)
-
ป้องกันได้หลายรูปแบบในอุปกรณ์เดียว (Multi-protection)
-
ออกแบบให้ติดตั้งง่ายบนราง DIN หรือฝังในตู้ควบคุม
-
มีไฟแสดงสถานะเพื่อบอกสภาวะการทำงานและการทริป
-
เหมาะกับงานทั้งเชิงพาณิชย์และอุตสาหกรรม
-
เพิ่มความปลอดภัย ลดความเสี่ยงความเสียหายของมอเตอร์และระบบไฟฟ้า
